Sporthalle Flöha

Ein geschlossener Ring schwebt aufgeständert in Form eines Pfahlbaues 4 m über der Auenlandschaft. Im Inneren des Ringes ergibt sich so der Pausenhof. Die Sporthalle steht auf einer großflächigen Plattform, ohne optische Trennung zum Außenraum.

Sondergründungsmaßnahmen

Der Mündungsbereich der Tschopau und der Flöha liegt umgeben von einer Auenlandschaft am Stadtrand von Föha. Das Auengebiet wird bei hohen Wasserständen der beiden Wasserläufe regelmäßig überschwemmt.

Der Baugrund zeigt typische Schwemmlandbefunde bis in eine Tiefe von ca. 1,80 m unter Geländeoberfläche. Nach der Bewertung verschiedener Gründungsvarianten hinsichtlich Ausführung und Wirtschaftlichkeit fiel die Entscheidung für eine Ortbeton-Rammpfahlgründung.

Auf insgesamt 136 dieser Pfähle und einer Balkenlage ist das Schulgebäude und die Sporthalle errichtet. Hierbei wurden Stahlrohre mit einer Fußplatte in den Baugrund bis zum Erreichen eines festgelegten Eindringwiderstandes einge-rammt und danach Bewehrungskörbe in die Stahlrohre eingeführt. Der in die Verrohrung eingebrachte Beton wird durch das zeitgleiche Ziehen des Stahlrohres verdichtet.

Vorteil dieser Pfahlgründung ist die sehr hohe Wirtschaftlichkeit da jeder Pfahl nur so tief in den Baugrund eingreift, wie er vom Baugrund her erforderlich ist. Hierdurch ist dieses Sondergründungsverfahren auch setzungs-kontrolliert, was bedeutet, dass alle Pfähle die gleichen Setzungen aufweisen.

Ansicht Fassade der Schule

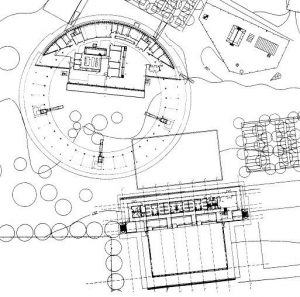

Lageplan
Außenansicht Sporthalle/ Umkleiden
Eckansicht der Sporthalle
Blick aus Sporthalle
Treppenhaus
Klassenzimmer
